Cable aéreo aislado/Cable aéreo de media tensión con funda (Spacer Cable Or Tree Wire) 15 kV/25 kV/35 kV
Aplicación de cable aéreo de media tensión cubierto
1. Cable para árboles: Se utiliza en tramos donde los árboles obstruyen la servidumbre de paso, como en zonas residenciales arboladas, cuando se desea minimizar la interferencia con el entorno. La cobertura minimiza los cortes de energía debidos al contacto del conductor con las ramas de los árboles, lo que reduce la necesidad de podas frecuentes o drásticas.
2. Cable espaciador: Se instala con otros cables espaciadores y un cable de soporte mediante una serie de dispositivos de mantenimiento de espacio (espaciadores), y se utiliza en zonas congestionadas.

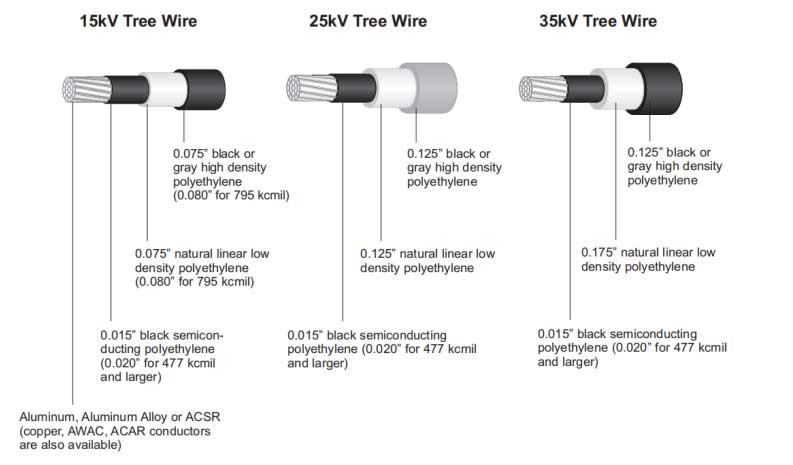

Cable espaciador o estructura de alambre de árbol
Conductores de aluminio trefilado duro AAC, AAAC, ACSR y alta resistencia eléctrica; alambre de acero galvanizado recubierto de zinc y altamente resistente al impacto y la abrasión; trenzado concéntrico con aislamiento de polietileno reticulado (XLPE); revestimiento de polietileno de alta densidad (HDPE) resistente a la intemperie, la lluvia y la luz solar.
Normas para cables espaciadores o alambres de árbol
Conductor aéreo cubierto estándar americano de media tensión de una, dos y tres capas, 5 kV, 15 kV, 25 kV y 35 kV. • ASTM B230 Especificación estándar para cables de aluminio 1350-H19 para fines eléctricos
• ASTM B231 Especificación estándar para conductores de aluminio 1350 con cableado concéntrico
• ASTM B232 Especificación estándar para conductores de aluminio con cableado concéntrico reforzado con acero recubierto (ACSR)
• ASTM B398 Especificación estándar para cables de aleación de aluminio 6201-T81 y 6201-T83 para fines eléctricos
• ASTM B399 Especificación estándar para conductores de aleación de aluminio 6201-T81 con cableado concéntrico
• ASTM B400 Especificación estándar para conductores redondos compactos con cableado concéntrico
• ASTM D2656 Especificación estándar para aislamiento de polietileno reticulado para cables y alambres con tensiones nominales de 2001 a 35 000 V
• ASTM D1248 Especificación estándar Materiales de extrusión de plásticos de polietileno para cables y alambres
• ICEAS-70-547, Especificación estándar para conductores recubiertos de polietileno resistente a la intemperie
• El blindaje del conductor será un polímero semiconductor con reverso extruido que cumple con los requisitos físicos de ICEA S-61-402.
Disponible con revestimiento de polietileno de alta densidad resistente a la intemperie (TR-HDPE) según ASTM D1248 o polietileno reticulado resistente a la intemperie (TKXLPE) según ASTM D2656 e ICEA S-66-524
(Diseño alternativo y robusto a los conductores ACSR desnudos para reforzar las redes eléctricas)
Se utiliza para distribución aérea primaria y secundaria donde el espacio disponible es limitado o se desea para las servidumbres de paso.
• Cable para árboles: Se utiliza para tramos donde los árboles obstruyen la servidumbre de paso, como en zonas residenciales arboladas.
• Cable aéreo de media tensión cubierto: Se instala con otros cables aéreos de media tensión cubiertos y un cable de soporte mediante una serie de dispositivos de mantenimiento de espacio (espaciadores).
• Cobertura clasificada para funcionamiento normal a 90 °C y de emergencia a 130 °C.

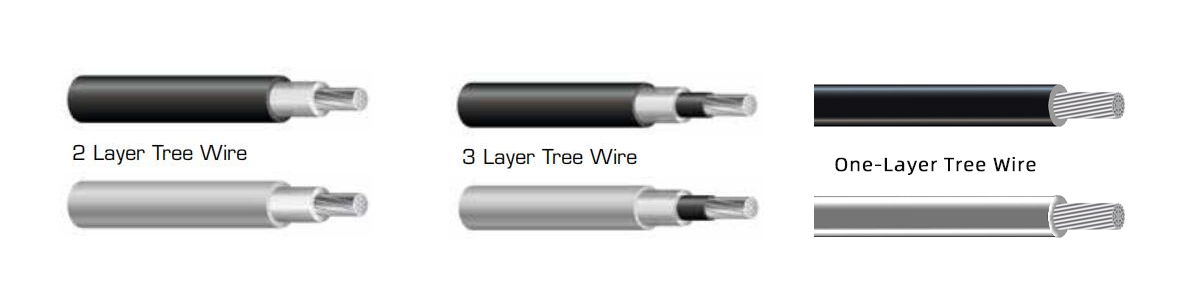

| One-Layer 5kv 15kv Tree Wire | One-Layer 5kv AAC Tree Wire (All-Aluminum Conductors) |
| One-Layer 15kv AACTreeWire (All-Aluminum Conductors) | |
| One-Layer 15kv ACSR Tree Wire (Aluminum Conductor Steel Reinforced) | |
| 2-Layer ACSR AAAC AAC 15kV Tree Wire | 2-Layer 15kV ACSR/AAAC/AAC Tree Wire |
| 3-Layer 15kV 25kV 35kV Tree Wire | 3-Layer 15kV ACSR/AAAC/AAC/ACSR Tree Wire |
| 3-Layer 15kV AAAC Tree Wire | |
| 3-Layer 15kV AAC Tree Wire | |
| 3-Layer 25kV ACSR Tree Wire | |
| 3-Layer 25kV AAAC TreeWire | |
| 3-Layer 25kV AAC Tree Wire | |
| 3-Layer 35kV ACSR Tree Wire | |
| 3-Layer 35kV AAAC Tree Wire | |
| 3-Layer 35kV AAC Tree Wire | |
| 3-Layer 46kV Tree Wire | 3-Layer ACSR AAAC AAC 46kV Tree Wire |
