Cable de Aluminio Distribución Subterránea (DRS)

DESCRIPCIÓN GENERAL

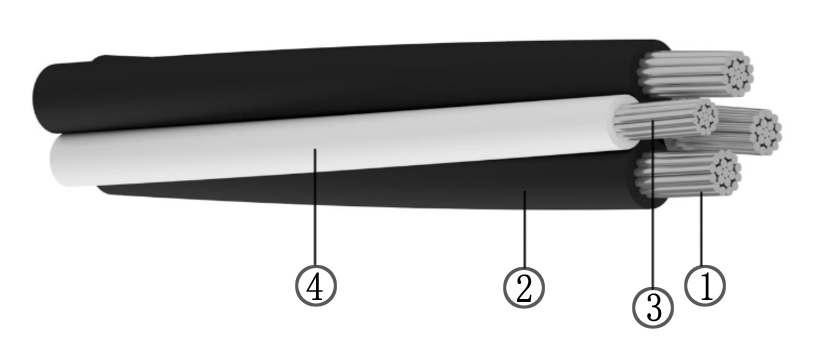

Cable formado por uno, dos o tres conductores de cobre o aluminio, con aislamiento individual de polietilenode alta densidad (PEAD) en color negro, reunidos entre sí con un conductor neutro aislado con polietileno de alta densidad (PEAD) en color blanco.

• 1- Uno, dos o tres conductores de fuerza de aluminio duro cableado compacto clase B.
• 2- Aislamiento de los conductores de fuerza de HDPe (Polietileno de Alta Densidad) en color negro.La identificación de las fases se lleva a cabo por medio de marcado superficial en una de las fases y estrías longitudinales en la superficie del aislamiento en las otras fases.
• 3- Uno conductor neutro de aluminio duro cableado compacto clase B.
• 4- Aislamiento del conductor neutro de HDPe (Polietileno de Alta Densidad) en color blanco.

ESPECIFICACIONES

NRF-052-CFE. Cables subterráneos para 600V con aislamiento de polietileno de cadena cruzada o de alta densidad.

PRINCIPALES APLICACIONES

• Estos cables se usan en sistemas de distribución subterránea e híbridas de energía eléctrica en baja tensión.
• Puede ser instalado en ductos o directamente enterrado.
• En instalaciones eléctricas permanentes o temporales de alumbrado en general.

CARACTERíSTICAS

• Tensión máxima de operación: 600 V.
• Temperatura máxima de operación en el conductor: 75°C.
• Los conductores de cobre se fabrican en temple suave y los de aluminio con aleación 1350 en templeduro (H19).
• Se fabrican en calibres de 8.367 a 177.3 mm2 (8 AWG a 350 kcmil).
• El color del aislamiento de los conductores de fase es negro, que lo hace resistente a la intemperie.

VENTAJAS

• — Puede instalarse directamente enterrado.
• — Su aislamiento de polietileno de alta densidad le ayuda a resistir la abrasión.
• — Resistente a la luz solar e intemperismo.
