Inicio-Cable aéreo de media tensión NA2XSA2Y-S

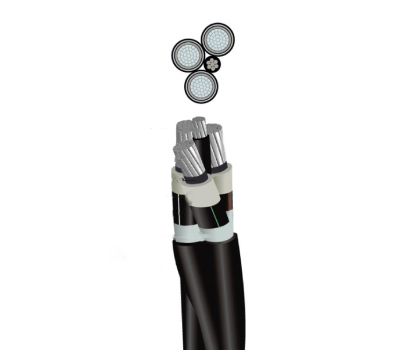

Cable aéreo de media tensión NA2XSA2Y-S

Distribución aérea de energía en media tensión. Alimentadores de transformadores, centrales eléctricas, instalaciones industriales y de maniobras, en lugares donde no es posible el tendido de redes subterráneas, instalaciones mineras, zonas urbanas con árboles o con poco espacio.

Expertos
Garantía de calidad
Entrega rápida
Bonificaciones por compras

Descripción
Parámetro
Certificados
Nuestra Aduana
Nuestro taller
Por qué elegirnos

Descripción
Parámetro
Certificados
Nuestra Aduana
Nuestro taller
Por qué elegirnos

APLICACIONES Y USOS

Los cables aéreos de media tensión (MT) NA2XSA2Y-S se utilizan en líneas de distribución eléctrica de media tensión, alimentadores de transformadores, centrales eléctricas e instalaciones industriales y operativas, especialmente en zonas donde las redes subterráneas resultan imprácticas. También son adecuados para instalaciones mineras y zonas urbanas con arbolado o con limitaciones de espacio.

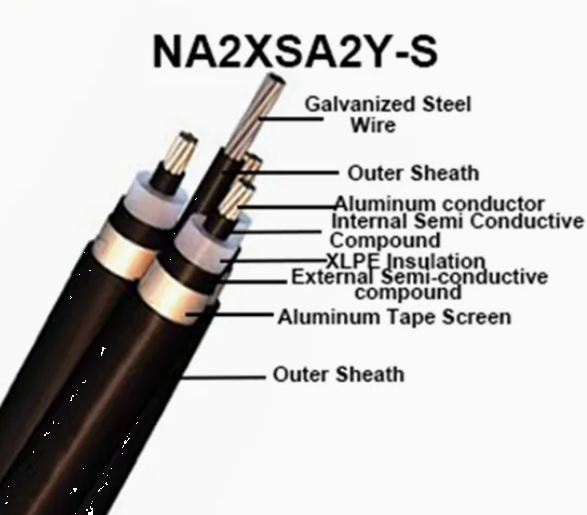

Características del cable

Rendimiento eléctrico: Rangos de 6/10 kV, 8,7/15 kV, 12/20 kV y 18/30 kV.
Conductor de fase: Conductor de aluminio trenzado compacto 1350, clase 2.
Pantalla del conductor: Compuesto semiconductor.
Aislamiento: Polietileno reticulado TR-XLPE (XLPE arborretardante).
Pantalla del aislamiento: Compuesto semiconductor.
Pantalla: Cinta de aluminio.
Cubierta exterior: Polietileno lineal de baja densidad LLDPE-UV.
Neutro: Cable de acero trenzado galvanizado.
Aislamiento: Polietileno lineal de baja densidad LLDPE-UV.
Rendimiento químico: Resistente a productos químicos, rayos UV y aceite.
Rendimiento mecánico: El radio mínimo de curvatura es 10 veces el diámetro del cable.
Especificaciones: Norma IEC 60228, IEC 60502-1, ICEA S-93-639

Get a quote by email: supplier@huadongcablegroup.com

Especificación

Technical Parameters of NA2XSA2Y-S
Cross Section Area	O.D.of Conductor	O.D.of Insulation	O.D.of Screen	O.D.of Sheath	O.D.of Messenger	O.D. of Cable	Approx. Weight
mm2	mm	mm	No.	mm	mm	mm	kg/km
6.6kV ABC Cable Specification
3x1x25	5.8	14	16.1	19.7	7.92	42.2	1441
3x1x35	6.9	15.1	17.2	20.8	7.92	44.2	1592
3x1x50	8.1	16.3	18.4	22	7.92	46.4	1783
3x1x70	9.8	18	20.1	23.7	7.92	49.5	2070
3x1x95	11.5	19.7	21.8	25.6	7.92	52.9	2408
3x1x120	12.8	21	23.1	26.9	11.04	57.2	3011
3x1x150	14.3	22.5	24.6	28.6	11.04	60.3	3355
3x1x185	16	24.2	26.3	30.3	11.04	63.4	3750
8.7/15kV NA2XSA2Y-S MV ABC Cable Speciffcation
3x1x25	5.8	16.2	18.3	21.9	7.92	46.2	1657
3x1x35	6.9	17.3	19.4	23	7.92	48.2	1818
3x1x50	8.1	18.5	20.6	24.2	7.92	50.4	2021
3x1x70	9.8	20.2	22.3	25.9	7.92	53.5	2324
3x1x95	11.5	21.9	24	27.8	11.04	58.8	2979
3x1x120	12.8	23.2	25.3	29.1	11.04	61.2	3296
3x1x150	14.3	24.7	26.8	30.6	11.04	63.9	3630
3x1x185	16	26.4	28.5	32.5	11.04	67.4	4068
12/20kV NA2XSA2Y-S MV ABC Cable Speciffcation
3x1x50	8.1	20.5	22.6	26.6	9	55.4	2394
3x1x70	9.8	22.2	24.3	28.5	9	58.9	2740
3x1x95	11.5	23.9	26	30.2	9	62	3091
3x1x120	12.8	25.2	27.3	31.7	9	64.7	3449
3x1x150	14.3	26.7	28.8	33.2	9	67.4	3800
18/30kV NA2XSA2Y-S MV ABC Cable Speciffcation
3x1x50	8.1	25.5	27.6	31.6	7.92	63.8	2974
3x1x70	9.8	27.2	29.3	33.3	7.92	66.9	3332
3x1x95	11.5	28.9	31	35.2	11.04	72.3	4048
3x1x120	12.8	30.2	32.3	36.5	11.04	74.6	4407
3x1x150	14.3	31.7	33.8	38.2	14.88	80	5320
