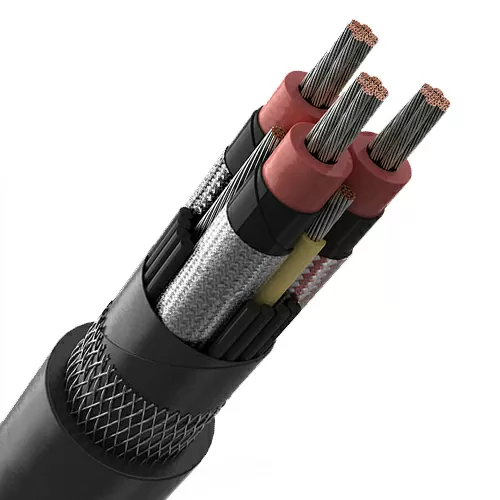

Cable para Mineria Tipo SHD-GC, 2 kV,5kV, 8kV, 15kV, 25kV

Descripción Generalde Cable para Mineria Tipo SHD-GC, 2 kV,5kV, 8kV, 15kV, 25kV

Cable multiconductor formado por tres conductores de cobre suave estañado en construcción flexible, con aislamiento individual termofijo de etileno propileno (EPR), pantalla electrostática a base de una malla trenzada compuesta por alambres de cobre suave estañado, e hilos de algodón de colores para identificación de fases. Cuenta con dos conductores neutros desnudos de cobre suave estañado y un conductor de monitoreo de tierra (ground check) aislado con material termofijo en color amarillo, rellenos adecuados para dar sección circular y cubierta exterior termofija de polietileno clorado (CPE).

especificaciones

ICEA S-75-381 Portable and power feeder cables for use in mines and similar applications (Cables portátiles para minas).

Principales Aplicaciones

Los cables para mina tipo SHD-GC, se utilizan para suministrar energía eléctrica a subestaciones y equipo portátil tales como palas mecánicas, dragas, equipo de perforación, distribución de energía en minas subterráneas, etc.

En sistemas de corriente alterna de 2 kV en donde se requiere pantalla electrostática.

Características de Cable para Mineria Tipo SHD-GC, 2 kV,5kV, 8kV, 15kV, 25kV

• Tensión máxima de operación: 2 000 V.
• Temperatura máxima de operación : 90°C.
• Los conductores son de cobre suave estañado en construcción flexible, en calibres de 13,3 a 253,4 mm2 (6 AWG a 500 kcmil).
• El aislamiento de etileno propileno (EPR) contribuye a la flexibilidad del cable. Pantalla electrostática flexible.
• Refuerzo textil en la cubierta lo que da al cable una mayor resistencia mecánica.
• Cubierta exterior de polietileno clorado (CPE) para trabajo extra pesado (extra heavy duty) resistente al maltrato mecánico (desgarre y abrasión), aceites, ácidos y álcalis.
• Resistente a la propagación de la flama. La cubierta exterior es de color negro.
