300/500V SOZ1-K/Z1OZ1-K / ROZ1-K (AS) Cables de Instrumentación

Se emplean en el conexionado de instrumentos de medida, control y señalización, especialmente en emplazamientos donde se requiera protección especial en caso de fuego y protección electromagnética. La pantalla general protege la señal de los pares de perturbciones externas al cable. Muy utilizado en plantas industriales, en locales de publica concurrencia y en zonas donde se requiera un elevado grado de seguridad ante el fuego.

Expertos
Garantía de calidad
Entrega rápida
Bonificaciones por compras

Descripción
Parámetro
Certificados
Nuestra Aduana
Nuestro taller
Por qué elegirnos

Descripción
Parámetro
Certificados
Nuestra Aduana
Nuestro taller
Por qué elegirnos

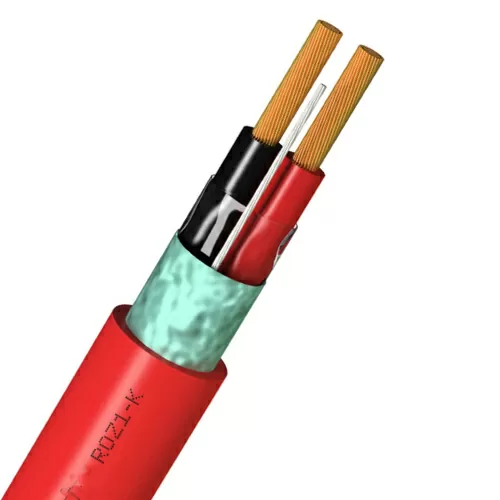

CONSTRUCCIÓN deSOZ1-K/Z1OZ1-K / ROZ1-K (AS) Cables de Instrumentación

Conductor: Cobre flexible clase 5, s/UNE EN 60228 IEC 60228.
Aislamiento: Poliolefina libre de halógenos Z1 (Z1OZ1) o Polietileno reticulado XLPE (ROZ1).
Identificación:
Pares: azul y negro numerados. Ternas: azul, rojo y negro numerados.
Puede suministrarse en otra combinación de colores.
Cableado: Por pares o ternas y general.
Pantalla colectiva: Cinta de aluminio/poliéster con hilo de drenaje de cobre estañado con cobertura 100% y solape 25%
Cubierta Exterior: Compuesto especial de Poliolefina libre de halógenos. Color: Negro, azul, gris o verde (según especificación).

VARIANTES BAJO DEMANDA de Z1OZ1-K / ROZ1-K (AS) Cables de Instrumentación

• El conductor puede ser suministrado en clase 2.
• El aislamiento puede ser Poliolefina Z1 o Polietileno reticulado XLPE.
• La codificación de color de pares y ternas puede adecuarse a la especificación necesaria.
• Los cables pueden cumplir Euroclase CPR Cca-s1b,d1,a1.
• El color de la cubierta puede adaptarse a la especificación solicitada.

APLICACIONES de SOZ1-K/Z1OZ1-K / ROZ1-K (AS)Cables de Instrumentación

Características del cable

Humo bajo

Resistente al fuego

Libre de halógeno

Retardante de llama (Cat. A, B o C) Ignífugo (Cat. A,B o C)

Temp. máx. del conductor en servicio 90℃

Mín. temp. ambiente de funcionamiento -40 ℃

Especificación

Paramer del 0.5mm SOZ1-K/Z1OZ1-K ROZ1-K (AS）

0.5mm Z1OZ1-K / ROZ1-K (AS) 300/500V
Núm. pares/ternas x sección	Diámetro nominal exterior (1)	Peso nominal (1)	Radio mínimo de curvatura (1)	Resistencia del conductor a 20 ºC
mm2	mm	kg/km	mm	Ωkm
1x2x0,5	6,4	62	65	36,0
2x2x0,5	9,1	100	95	36,0
3x2x0,5	9,7	109	100	36,0
4x2x0,5	10,2	134	105	36,0
5x2x0,5	11,3	159	115	36,0
6x2x0,5	12,7	193	130	36,0
10x2x0,5	15,4	285	155	36,0
12x2x0,5	17,0	332	150	36,0
16x2x0,5	19,4	423	195	36,0
19x2x0,5	20,8	482	210	36,0
24x2x0,5	23,2	596	235	36,0
1x3x0,5	6,9	73	70	36,0
2x3x0,5	10,0	124	100	36,0
3x3x0,5	10,6	148	110	36,0
6x3x0,5	14,4	253	145	36,0
12x3x0,5	19,0	441	190	36,0

Paramer del 1mm SOZ1-K/Z1OZ1-K ROZ1-K (AS）

1mm Z1OZ1-K / ROZ1-K (AS) 300/500V
Núm. pares/ternas x sección	Diámetro nominal exterior (1)	Peso nominal (1)	Radio mínimo de curvatura (1)	Resistencia del conductor a 20 ºC
1x2x1	6,8	76	70	19,5
2x2x1	10,6	142	110	19,5
3x2x1	11,2	152	115	19,5
4x2x1	12,4	208	125	19,5
5x2x1	13,6	243	140	19,5
6x2x1	14,7	268	150	19,5
10x2x1	17,9	420	180	19,5
12x2x1	19,9	491	200	19,5
16x2x1	22,7	632	230	19,5
19x2x1	24,7	738	250	19,5
24x2x1	27,5	915	275	19,5
1x3x1	7,2	88	75	19,5
2x3x1	11,5	173	115	19,5
3x3x1	12,4	219	125	19,5
6x3x1	17,1	381	175	19,5
12x3x1	22,5	679	225	19,5

Paramer del 1.5mm SOZ1-K/Z1OZ1-K ROZ1-K (AS

1.5mm Z1OZ1-K / ROZ1-K (AS) 300/500V
Núm. pares/ternas x sección	Diámetro nominal exterior (1)	Peso nominal (1)	Radio mínimo de curvatura (1)	Resistencia del conductor a 20 ºC
1x2x1,5	7,8	88	80	13,3
2x2x1,5	11,3	168	115	13,3
3x2x1,5	12,1	186	125	13,3
4x2x1,5	13,3	249	135	13,3
5x2x1,5	14,5	293	145	13,3
6x2x1,5	15,8	338	160	13,3
10x2x1,5	19,2	515	195	13,3
12x2x1,5	21,6	615	220	13,3
16x2x1,5	24,4	781	245	13,3
19x2x1,5	26,5	914	265	13,3
24x2x1,5	29,5	1.135	295	13,3
1x3x1,5	8,2	116	80	13,3
2x3x1,5	12,5	211	125	13,3
3x3x1,5	13,3	265	15	13,3
6x3x1,5	18,2	466	185	13,3
12x3x1,5	24,4	854	245	13,3
