Inicio-Cables Eléctricos-0.6/1kV NYCWY, NYCY Cable, Pantalla del conductor concéntrico hilos cobre + contraespira en cinta cobre

0.6/1kV NYCWY, NYCY Cable, Pantalla del conductor concéntrico hilos cobre + contraespira en cinta cobre

Cable apantallado mediante conductor concéntrico, diseñado para uso en procesos industriales en instalaciones fijas con altos niveles de interferencias electromagnéticas como cable de potencia y control. Especialmente apto para la conexión de variadores de frecuencia y motores. Apto para instalaciones interiores y exteriores. El conductor concéntrico se debe utilizar como neutro, conductor de protección o conductor de tierra.

Expertos
Garantía de calidad
Entrega rápida
Bonificaciones por compras

Descripción
Parámetro
Certificados
Nuestra Aduana
Nuestro taller
Por qué elegirnos

Descripción
Parámetro
Certificados
Nuestra Aduana
Nuestro taller
Por qué elegirnos

Conductor Cable del NYCWY

Tensión de servicio: 600/1000 V
MATERIAL: Cobre recocido pulido
FORMACIÓN:
Aislamiento：PVC
Cableado: Conductores aislados cableados conjuntamente
Cubierta interna：PVC

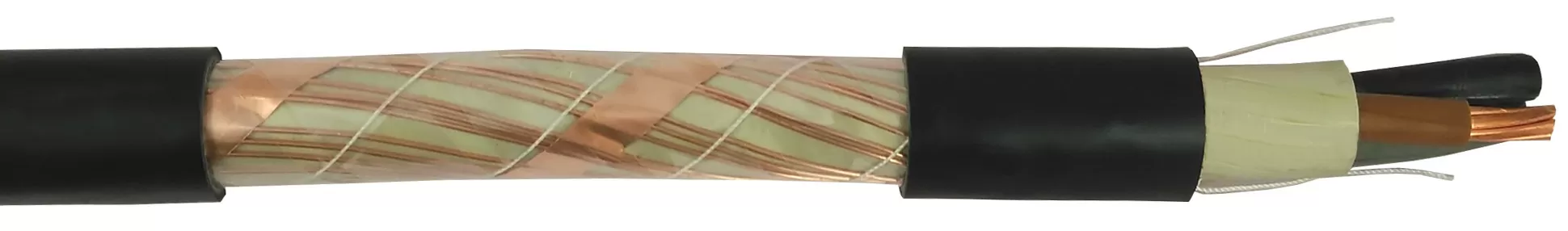

Pantalla: Conductor concéntrico de hilos de cobre + contraespira en cinta de cobre.
Cubierta exterior: PVC (Tipo DMV5) Resistente a UV
Color: Negro

Aplicación Cable del NYCWY


Conductor Cable del NYCY

Tensión de servicio: 600/1000 V
Conductor: Cobre pulido
Aislamiento: PVC (Policloruro de vinilo)
Formación: Conductores aislados cableados conjuntamente en coronas concéntricas
Revestimiento interno: PVC (Policloruro de vinilo)
Pantalla: Conductor concéntrico de hilos de cobre + contraespira en cinta de cobre
Cubierta exterior: PVC UV (Policloruro de vinilo)
Color: Negro

Aplicación Cable del NYCY

Cable apantallado de alimentación y control recomendado principalmente para uso en entornos industriales donde se requiere cierta protección electromagnética. Con configuración de 3 conductores, especialmente recomendado para la conexión de variadores de frecuencia. Apto para instalaciones interiores y exteriores, en emplazamientos secos o húmedos, al aire o directamente enterrado (con un lecho de arena adecuado). La sección del conductor concéntrico está dimensionada e indicada en la tabla de datos constructivos, por tanto, siempre y cuando esté de acuerdo con la reglamentación aplicable en cada instalación, puede utilizarse como conductor neutro, conductor de protección (tierra) o simultáneamente también como pantalla.

Características del cable

Humo bajo

Temp. máx. del conductor en servicio 90℃

Mín. temp. ambiente de funcionamiento -40 ℃

Bloquear el Agua

Resistencia a los choques mecánicos

Antiparásitos electromagnéticos

Especificación

Parámetros del NYCWY Cbale

0.6/1kV NYCWY Cable
NxS (mm2)	Ø exterior (mm)	Peso (kg/km)	Rt (Ohm/Km)	I (A), 30°C	I (A) Ent, 20°C	Rc (mm)	Ft (N)
1x95/50	24	1761	0.193	270	281	360	4750
1x240/10	32.6	4067	0.0754	432	462	489	12000
2x10/10	19.4	610	1.83	60	79	233	1000
2x16/16	20.4	840	1.15	80	102	245	1600
2x25/16	24.4	1299	0.727	103	133	293	2500
2x25/25	25.1	1340	0.727	106	133	302	2500
2x50/25	30.3	2045	0.387	160	190	0.387	5000
3x10/10	19.4	750	1.83	60	79	233	1500
3x16/16	21.4	1050	1.15	80	102	257	2400
3x25/16	25.5	1600	0.727	106	133	306	3750
3x25/25	25.5	1600	0.727	106	133	306	3750
3x35/16	27.6	1700	0.524	129	160	331	5250
3x35/35	25.7	1850	0.524	129	160	308	7500
3x50/25	28.7	2300	0.387	157	190	0.387	7500
3x50/50	28.7	2400	0.387	157	190	344	7500
3x70/35	32.8	2900	0.268	199	237	0.268	10500
3x70/70	33.8	3300	0.268	199	234	406	10500
3x95/50	37.8	4000	0.193	249	280	454	14250
3x95/95	37.8	4500	0.193	249	280	454	14250
3x120/70	40.8	5000	0.153	289	319	490	18000
3x120/120	41.8	5500	0.153	289	319	502	18000
3x150/70	45	6000	0.124	329	357	540	22500
3x150/150	46	6750	0.124	329	357	552	22500
3x185/95	50	7500	0.0991	377	402	600	27750
3x240/120	57	10000	0.0754	443	463	684	36000
3x300/150	60.5	11615	0.0601	511	535	726	60000
4x10/10	20.4	870	1.83	60	79	245	2000
4x16/16	23.4	1250	1.115	80	102	281	3200
4x25/16	27.6	1800	0.727	106	133	331	5000
4x35/16	28.6	2050	0.524	129	160	343	7000
4x50/25	32.8	2700	0.387	157	190	394	10000
4x70/35	36.8	3750	0.268	199	234	442	14000
4x95/50	43.9	5000	0.193	249	280	527	19000
4x120/70	47	5300	0.153	289	319	564	24000
4x150/70	51	7600	0.124	329	357	612	30000
4x185/95	56	9300	0.0991	377	402	672	37000
4x240/120	63	11600	0.0754	443	463	756	48000
4x300/150	69.6	15331	0.0601	511	535	840	60000

Parámetros del NYCY Cbale

0.6/1kV NYCY Cable
NxS (mm2)	Ø (mm)	Peso (kg/km)	R à 20°C (Ohm/Km)	I (A), 30°C	I (A) Ent, 20°C	Rc fija (mm)	TL Inst (N)
2X1,5/1,5	13	200	12,1	19	27	156	150
2X2,5/2,5	13,6	260	7,41	26	36	163	250
2X4/4	15,4	350	4,61	34	47	185	400
2X6/6	16,9	430	3,08	44	59	203	600
2X10/10	18,5	520	1,83	60	79	222	1000
2X16/16	20,5	720	1,15	80	102	246	1600
3X1,5/1,5	13,2	220	12,1	19	27	158	225
3X2,5/2,5	14,2	280	7,41	26	36	170	375
3X4/4	16,3	390	4,61	34	47	196	600
3X6/6	17,3	500	3,08	44	59	207,6	900
3X10/10	20	680	1,83	60	79	240	1500
3X16/16	23	1010	1,15	80	102	276	2400
4X1,5/1,5	14,2	250	12,1	19	27	171	300
4X2,5/2,5	15,3	340	7,41	26	36	184	500
4X4/4	17,3	460	4,61	34	47	208	800
4X6/6	18,4	580	3,08	44	59	221	1200
4X10/10	21	765	1,83	60	79	252	2000
4X16/16	23	1060	1,15	80	102	276	3200
5X1,5/1,5	15	330	12,1	19	27	180	375
5X2,5/2,5	16	400	7,41	26	36	192	625
5X4/4	19	550	4,61	34	47	228	1000
5X6/6	21	700	3,08	44	59	252	1500
7X1,5/2,5	15,3	350	12,1	19	27	184	525
7X2,5/2,5	17,4	450	7,41	25	36	209	875
7X4/4	20	600	4,61	34	47	240	1400
7X6/6	22,5	790	3,08	43	59	270	2100
10X1,5/2,5	18,4	410	12,1	19	27	221	750
10X2,5/4	20,4	600	7,41	25	36	245	1250
12X1,5/2,5	19,4	470	12,1	19	27	233	900
12X2,5/4	20,5	660	7,41	25	36	246	1500
14X1,5/2,5	20,4	520	12,1	19	27	245	1050
14X2,5/6	21,5	750	7,41	25	36	258	1750
16X1,5/4	20	620	12,1	19	27	240	1200
16X2,5/6	22,5	800	7,41	25	36	270	2000
19X1,5/4	22,5	660	12,1	19	27	270	1425
19X2,5/6	23,5	940	7,41	25	36	282	2375
24X1,5/6	25,5	850	12,1	19	27	306	1800
24X2,5/10	27,6	1150	7,41	25	36	331	3000
30X1,5/6	2250		12,1	19	27	26,5	499
30X2,5/10	29,5	1600	7,41	25	36	354	3750
40X1,5/10	30	1280	12,1	19	27	360	3000
52X1,5/10	32	1600	12,1	19	27	384	3900
61X1,5/10	33	2000	12,1	19	27	396	4575
