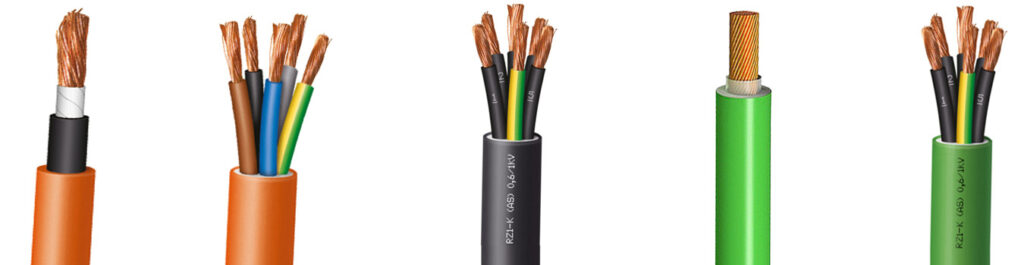

1~5 Núcleos Libre de Halogenos Cables de RZ1-K y RZ1-K（AS+), SZ1-K（AS+)

Construcción:

• — Conductor: Cobre recocido, flexible, clase 5 (UNE-EN 60228 / IEC 60228).
• — Aislamiento: Polietileno reticulado (XLPE). XLPE (IEC 60502-1) y XLPE tipo DIX 3 (UNE-HD 603-1).
• — Cubierta: Poliolefina termoplástica libre de halógenos. Tipo ST 8 (IEC 60502-1) y tipo DMZ-E (UNE 21123-4).
• • Tensión asignada (Uo/U): 0,6/1 kV CA.
• • Gama: Monoconductor o multiconductor. Formaciones: 1X(1,5-…-500) mm² / 2X(1,5-…-35) mm² / (3-4)X o G(1,5-…-120) mm² / 5G(1,5-…-95) mm².
• • Reacción al fuego (CPR – EN 50575 & EN 13501-6): Clase Cca-s1b,d1,a1.
• • Otras prestaciones en caso de incendio (cuando no sea de aplicación el Reglamento CPR): No propagador de la llama, no propagador del incendio, libre de halógenos y reducida emisión de gases y humos, siendo estos de baja opacidad/toxicidad/corrosividad/conductividad (IEC 60332-1-2, IEC 60332-3-24, IEC 61034-2, IEC 60754-1 e IEC 60754-2).

Aplicaciones:

Adecuado para instalaciones interiores y exteriores, sobre soportes al aire, en tubos o enterrados. En el caso de colocar el cable sobre abrazaderas, la distancia horizontal entre las abrazaderas no será más de 20 veces el diámetro del cable. La distancia también es válida entre puntos de soporte en caso de tender sobre otro tipo de soportes (p. ej. sobre rejillas portacables, bandejas o escaleras). En ningún caso está distancia debe sobrepasar los 80 cm.

Si los cables unipolares (1X) son instalados separadamente deberán utilizarse abrazaderas hechas de plástico o de metales amagnéticos. Los cables y los haces de cables deben fijarse de manera que se eviten los daños en forma de huellas penetrantes, debido a dilataciones térmicas. El cable no debe someterse a esfuerzos de compresión que puedan dañarlo.

• — Rango de temperaturas ambiente de utilización:
• • Mínima: −30 °C (instalación fija, estático, protegido y sin exposición a daños mecánicos, choques o vibraciones).
• • Máxima: +60 °C.
• — Temperatura mínima de tendido durante su instalación y montaje de accesorios: 0 ºC. Esta temperatura es válida para los cables en sí, no para el entorno. En el caso de que los cables tengan una temperatura inferior deberán ser calentados (p. ej. almacenándolos un tiempo prudencial en una sala o habitación calefactada).
• — Radio de curvatura mínimo (posición final): 4xD (D<25); 5xD(25≤D≤50); 6xD(D>50). D=diámetro exterior del cable (mm).
• — Esfuerzo máximo de tracción durante la instalación:
• • F = 50xS (N). “S” = sección nominal del conductor (mm²). Aplicado sobre los conductores de cobre.
• • F = 5xD² (N). “D” = diámetro exterior (mm). Aplicado sobre la cubierta exterior.
