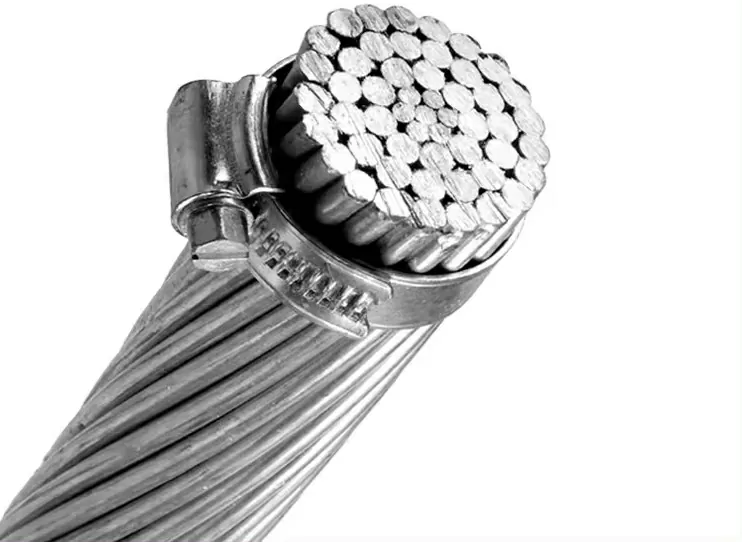

Cables De Aluminio Desnudo AAC

El conductor de CAA tiene una elevada relación entre conductividad eléctrica y peso, una gran flexibilidad y un UTS bajo. Además, el aluminio es poco quebradizo.

Expertos
Garantía de calidad
Entrega rápida
Bonificaciones por compras

Descripción
Parámetro
Certificados
Nuestra Aduana
Nuestro taller
Por qué elegirnos

Descripción
Parámetro
Certificados
Nuestra Aduana
Nuestro taller
Por qué elegirnos

¿Qué es el Conductor AAC?

El conductor AAC (All Aluminium Conductors) también se conoce como conductor de aluminio trenzado. Estos conductores constan de varias capas de alambres de aluminio trenzados concéntricamente. Los AAC se fabrican a partir de aluminio refinado electrolíticamente con una pureza mínima del 99,7%.

El conductor AAC se utiliza en líneas aéreas de baja tensión en zonas urbanas y en la conducción de subestaciones de alta tensión. También se utilizan en zonas muy frías debido a la baja fragilidad del aluminio en las líneas de MT.

Construcción Conductor AAC

1. Conductor de aluminio puro, cableado concéntrico.
2. Puede fabricarse con o sin lubricante.
3. El tipo de lubricante usado es Xp3 EL-1100.

Aplicación Conductor AAC:

Las Clases 1 AA y A se utilizan principalmente para transmisión aérea y distribución primaria y secundaria, donde debe mantenerse la ampacidad y se desea un conductor más ligero (comparado con el ACSR), cuando la resistencia del conductor no es un factor crítico. Las clases B y C se utilizan principalmente como conectores de bus, de aparatos y puentes, donde se requiere una flexibilidad adicional.

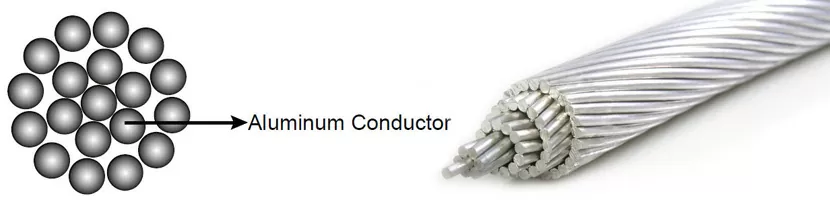

AAC Conductor construction

Características Eléctricas Conductor AAC

Conductividad	61 % IACS
Coeficiente de temperatura a 20 ° C, por °C	0,00403 (°C)
Resistividad a 20 ° C, máxima	28,264 Ωmm2 /km
Expansividad lineal	23 x10-6(°C)
Densidad a 20 °C	2,703 kg/dm3

ESTÁNDAR Conductor AAC

IEC 61089, DIN 48201-5, AS 1531, BS 215-1, BS EN 50182, ASTM B 231/B 231/M, GB/T 1179

Especificación

Conductor AAC Especificaciones de la norma ASTM B 231/B 231M

Conductor AAC Especificaciones de la norma ASTM B 231/B 231M
Código	Área Nominal		Cableado	Diámetro Total	Peso	Resistencia nominal	Resistencia Eléctrica	Corriente Nominal
Código	AWG&MCM	mm^2	No.xmm	mm	kg/km	KN	Ω/Km	A
Peachbell	6	13.3	7/1.56	4.68	36.6	2.53	2.1477	75
Rose	4	21.1	7/1.96	5.88	58.2	3.91	1.3606	99
Iris	2	33.6	7/2.47	7.41	92.6	5.99	0.8567	132
Pansy	1	42.4	7/2.78	8.34	116.6	7.3	0.6763	153
Poppy	1/0.0	53.5	7/3.12	9.36	147.2	8.84	0.5369	176
Aster	2/0.0	67.4	7/3.50	10.5	185.7	11.1	0.4267	203
Phlox	3/0.0	85	7/3.93	11.79	233.9	13.5	0.3384	234
Oxlip	4/0.0	107.2	7/4.42	13.26	295.2	17	0.2675	270
Valerian	250	126.7	19/2.91	14.55	348.6	20.7	0.2274	299
Sneezewort	250	126.7	7/4.80	14.4	348.8	20.1	0.2269	299
Laurel	266.8	135.2	19/3.01	15.05	372.2	22.1	0.2125	312
Daisy	266.8	135.2	7/4.96	14.88	372.3	21.4	0.2125	311
Peony	300	152	19/3.19	15.95	418.3	24.3	0.1892	335
Tulip	336.4	170.5	19/3.38	16.9	469.5	27.3	0.1686	359
Daffodil	350	177.3	19/3.45	17.25	487.9	28.4	0.1618	369
Canna	397.5	201.4	19/3.67	18.35	554.9	31.6	0.143	397
Goldentuft	450	228	19/3.91	19.55	627.6	35	0.126	429
Syringa	477	241.7	37/2.88	20.16	664.8	38.6	0.1192	444
Cosmos	477	241.7	19/4.02	20.1	664.8	37	0.1192	444
Hyacinth	500	253.3	37/2.95	20.65	696.8	40.5	0.1136	458
Zinnia	500	253.3	19/4.12	20.6	697.1	38.9	0.1134	458
Dahlia	556.5	282	19/4.35	21.75	775.8	43.3	0.1018	489
Mistletoe	556.5	282	37/3.12	21.84	775.7	44.3	0.1016	490
Meadowsweet	600	304	37/3.23	22.61	836.3	47.5	0.0948	511
Orchid	636	322.3	37/3.33	23.31	886.9	50.4	0.0892	530
Heuchera	650	329.4	37/3.37	23.59	907.4	51.7	0.0871	538
Flag	700	354.7	61/2.72	24.48	975.8	57.1	0.0811	561
Varbena	700	354.7	37/3.49	24.43	975.7	55.4	0.0812	561
Nasturtium	715.5	362.6	61/2.75	24.75	998.5	58.4	0.0793	569
Violet	715.5	362.6	37/3.53	24.71	998.5	56.7	0.0794	568
Cattail	750	380	61/2.82	25.38	1046	60.3	0.0754	587
Petunia	750	380	37/3.62	25.34	1046	58.6	0.0755	586
Lilac	795	402.8	61/2.90	26.1	1110	63.8	0.0713	607
Arbutus	795	402.8	37/3.72	26.04	1109	61.8	0.0715	605
Snapdragon	900	456	61/3.09	27.81	1256	70.8	0.0628	654
Cockscomb	900	456	37/3.96	27.72	1256	68.4	0.0631	652
Goldenrod	954	483.4	61/3.18	28.62	1331	75	0.0593	677
Magnolia	954	483.4	37/4.08	28.56	1331	72.6	0.0594	676
Camellia	1000	506.7	61/3.25	29.25	1394	78.3	0.0568	695
Hawkweed	1000	506.7	37/4.18	29.26	1395	76.2	0.0566	696
Larkspur	1033.5	523.7	61/3.31	29.79	1442	81.3	0.0547	710
Bluebell	1033.5	523.7	37/4.25	29.75	1441	78.8	0.0547	710
Marigold	1113	564	61/3.43	30.87	1553	87.3	0.051	740
Hawthorn	1192.5	604.2	61/3.55	31.95	1662	93.5	0.0476	771
Narsissus	1272	644.5	61/3.67	33.03	1774	98.1	0.0445	802
Columbine	1351	694.8	61/3.78	34.02	1884	104	0.042	829
Carnation	1431	725.1	61/3.89	35.01	1997	108	0.0396	858
Gladiolus	1510.5	765.4	61/4.00	36	2108	114	0.0375	885
Coreopsis	1590	805.7	61/4.10	36.9	2216	120	0.0357	911
Jassamine	1750	886.7	61/4.30	38.7	2442	132	0.0324	962
Cowslip*	2000	1013	91/3.77	41.47	2787	153	0.0286	1032
Sagebrush*	2250	1140	91/3.99	43.89	3166	167	0.0255	1099
Lupine*	2500	1267	91/4.21	46.31	3519	186	0.0229	1163
Bitterrot*	2750	1393	91/4.42	48.62	3872	205	0.0208	1223
Trillium*	3000	1520	127/3.90	50.7	4226	223	0.0193	1271
Bluebonnet*	3500	1773	127/4.22	54.86	4977	261	0.0165	137

Conductor AAC Especificaciones de la norma BS 215

Conductor AAC Especificaciones de la norma BS 215
Código	Nominal Area		Cableado	Diámetro total	Peso	Resistencia nominal	Resistencia eléctrica	Corriente nominal
Código	Nominal	Teórico	Cableado	Diámetro total	Peso	Resistencia nominal	Resistencia eléctrica	Corriente nominal
	mm^2	mm^2	No.xmm	mm	kg/km	KN	Ω/Km	A
Midge	22	23.33	7/2.06	6.18	64	3.99	1.227	106
Gnat	25	26.8	7/2.21	6.6	73.8	4.83	1.0643	122
Mosquito	35	37	7/2.59	7.8	102.1	6.27	0.7749	141
Ladybird	40	42.8	7/2.79	8.4	117.9	7.28	0.6678	157
Ant	50	52.83	7/3.1	9.3	145	8.28	0.5419	175
Fly	60	63.55	7/3.4	10.2	174	9.9	0.4505	196
Wasp	100	106	7/4.39	13.17	290	16	0.2702	268
Hornet	150	157.6	19 / 3.25	16.25	434	25.7	0.1825	342
Charfer	200	213.2	19 / 3.78	18.9	587	35.4	0.1349	412
Cockroach	250	265.7	19/4.22	21.1	731	40.4	0.1083	471
Butterfly	300	322.7	19/4.65	23.25	888	48.75	0.08916	530
Centipede	400	415.2	37/3.78	26.46	1145	63.1	0.06944	616
Maybug	475	486,1	37/4,09	28,6	1342	0.05571	0,05900	740
Skorpion	500	529,8	37/4,27	29,9	1460	0.04916	0,05400	887
Cicada	600	628,3	37/4,65	32,6	1733	0.03423	0,04500	1056

Conductor AAC Especificaciones de la norma BS EN 50182

Conductor AAC Especificaciones de la norma BS EN 50182
Código	Nominal Area		Cableado	Diámetro total	Peso	Resistencia nominal	Resistencia eléctrica	Corriente nominal
Código	Nominal	Teórico	Cableado	Diámetro total	Peso	Resistencia nominal	Resistencia eléctrica	Corriente nominal
	mm^2	mm^2	No.xmm	mm	kg/km	KN	Ω/km	A
Gnat	25	26.9	7/2.21	6.63	73	4.83	1.0643	115
Mosquito	35	36.9	7/2.59	7.77	101	6.27	0.7749	140
Ladybird	40	42.8	7/2.79	8.37	117	7.28	0.6678	154
Bluebottle	70	73.6	7/3.66	10.98	201	11.78	0.388	215
Earwig	75	78.6	7/3.78	11.34	215	12.57	0.3638	223
Grasshopper	80	84.1	7/3.91	11.73	230	13.45	0.34	233
Clegg	90	95.6	7/4.17	12.51	261	15.3	0.2989	252
Beetle	100	106.4	19/2.67	13.35	292	18.08	0.2701	269
Bee	120	132	7/4.90	14.7	361	21.12	0.2165	307
Caterpillar	180	185.9	19/3.53	17.65	511	29.75	0.1546	379
Spider	220	237.6	19/3.99	19.95	653	38.01	0.121	440
Moth	350	373.1	19/5.00	25	1025	59.69	0.077	579
Drone	350	372.4	37/3.58	25.06	1027	59.59	0.0774	577
Maybug	450	486.1	37/4.09	28.63	1341	77.78	0.0593	677
Scorpion	500	529.8	37/4.27	29.89	1461	84.77	0.0544	713
Cicada	600	628.3	37/4.65	32.55	1733	100.54	0.0459	788

Conductor AAC Especificaciones de la norma CSA C49

Conductor AAC Especificaciones de la norma CSA C49-1965
Código		Trenzado y diámetro del cable	Diámetro total aproximado	Masa lineal	Carga nominal de rotura	Resistencia máxima a 20℃	Corriente nominal
Código	mm2	mm	mm	Kg/km	KN	Ω/km	A
Rose	21.2121	7/1.961	6.66	58	4.1	1.1111	104
Lily	27.2727	7/2.202	7.77	73	5	1.1111	124
Iris	34.3434	7/2.474	7.77	92	6.2	1.1111	136
Pansy	42.4242	7/2.776	8.88	116	7.6	1.1111	157
Poppy	53.5353	7/3.119	9.99	146	9.2	1.1111	180
Aster	67.6767	7/3.503	11.1111	184	11.6	0	207
Phlox	85.8585	7/3.902	12.1212	232	14.1	0	237
Oxlip	107.107107	7/4.417	13.1313	293	17.7	0	273
Daisy	135.135135	7/4960	15.1515	369	22.4	0	313
Valerian	127.127127	19/2.913	15.1515	348	22.3	0	305
Laurel	135.135135	19/3.010	15.1515	372	23.8	0	317
Peony	152.152152	19/3.193	16.1616	417	26.2	0	340
Tulip	170.17017	19/3.381	17.1717	467	29.4	0	364
Daffodil	177.177177	19/3.447	17.1717	488	30.6	0	373
Canna	201.201201	19/3.673	18.1818	554	34	0	401
Canna	203.203203	19/3.686	18.1818	558	34.2	0	402
Goldentuft	228.228228	19/3.909	20.202	626	37.7	0	432
Cosmos	242.242242	19/4.023	20.202	664	40	0	447
Zinnia	253.253253	19/4.120	21.2121	695	41.9	0	459
Dahlia	282.282282	19/4.346	22.2222	774	46.7	0	489
Dahlia	279.279279	37/3.096	22.2222	768	48	0	485
Meadowsweet	304.304304	37/3.233	23.2323	838	52.4	0	513
Orchid	322.322322	37/3.330	23.2323	888	55.6	0	531
Heuchera	329.329329	37/3.366	24.2424	908	56.8	0	538
Varbena	355.355355	37/3.493	24.2424	978	61.1	0	562
Violet	363.363363	37/3.533	25.2525	1000	62.5	0	570
Patunia	380.38038	37/3.617	25.2525	1048	64.2	0	585
Arbutus	403.403403	37/3.724	26.2626	1112	68.1	0	605
Arbutus	405.405405	37/3.734	26.2626	1118	68.5	0	608
Anemone	443.443443	37/3.904	27.2727	1222	73.3	0	641
Cockscomb	456.456456	37/3.962	28.2828	1257	75.4	0	657
Magnolia	483.483483	37/4.079	29.2929	1333	80	0	675
Hawkweed	507.507507	37/4.176	29.2929	1396	83.8	0	693
Bluebell	524.524524	37/4.244	30.303	1445	86.6	0	706
Bluebell	557.557557	61/3.411	31.3131	1539	96.1	0	733
Marigold	564.564564	61/3.432	31.3131	1559	97.2	0	738
Hawthorn	604.604604	61/3.551	32.3232	1670	104.1	0	767
Hawthorn	608.608608	61/3.564	32.3232	1679	102.7	0	771
Narcissus	645.645645	61/3.668	33.3333	1781	108.8	0	797
Narcissus	659.659659	61/3.708	33.3333	1818	112.2	0	807
Columbine	685.685685	61/3.78	34.3434	1893	115.6	0	825
Columbine	709.709709	61/3.848	35.3535	1958	117.4	0	842
Carnation	725.725725	61/3.891	35.3535	2004	119.9	0	854
Carnation	760.76076	61/3.983	36.3636	2098	125.7	0	877
Gladiolus	765.765765	61/3.998	36.3636	2116	126.5	0	881
Corepsis	806.806806	61/4.096	37.3737	2226	133.2	0	907
	811.811811	61/4.115	37.3737	2238	134.1	0	910
	861.861861	61/4.239	38.3838	2378	142.6	0	842
	912.912912	61/3.571	39.3939	2521	153.9	0	975

Conductor AAC Especificaciones de la norma DIN 48201

Conductor AAC Especificaciones de la norma DIN 48201
Área		Trenzado y diámetro del cable	Diámetro total mm	Masa lineal kg/km	Carga de rotura calculada	Resistencia máxima en corriente continua a 20℃ Ω/km	Corriente nominal A
Sección transversal nominal mm2	Sección transversal real mm2	Trenzado y diámetro del cable	Diámetro total mm	Masa lineal kg/km	Carga de rotura calculada	Resistencia máxima en corriente continua a 20℃ Ω/km	Corriente nominal A
16	16.1616	7/1.70	5.55	44	290	2.22222	110
25	24.2424	7/2.10	6.66	67	425	1.11111	145
35	34.3434	7/2.50	8.88	94	585	1.11111	180
50	49.4949	7/3.00	9.99	135	810	1.11111	225
50	48.4848	19/1.80	9.99	133	860	1.11111	225
70	66.6666	19/2.10	10.101	181	1150	0	270
95	93.9393	19/2.50	12.1212	256	1595	0	340
120	117.117117	19/2.80	14.1414	322	1910	0	390
150	147.147147	37/2.25	15.1515	406	2570	0	455
185	182.182182	37/2.50	18.1818	501	3105	0	520
240	243.243243	61/2.25	20.202	670	4015	0	625
300	299.299299	61/2.50	22.2222	827	4850	0	710
400	400.4004	61/2.89	26.2626	1105	6190	0	855
500	500.5005	61/3.23	29.2929	1381	7600	0	990
625	626.626626	91/2.96	33.3333	1733	9690	0	1140
800	802.802802	91/3.35	37.3737	2219	12055	0	1340
1000	1000.10001	91/3.74	41.4141	2766	14845	0	1540

Conductor AAC Especificaciones de la norma IEC 61089

Conductor AAC Especificaciones de la norma IEC 61089
Código	Superficie Nominal	Cableado	Diámetro Total	Peso	Resistencia nominal	Resistencia Eléctrica	Corriente Nominal
Código	mm^2	No.xmm	mm	kg/km	KN	Ω/Km	A
10	10	7/1.35	4.05	27.4	1.95	2.8633	62
16	16	7/1.71	5.13	43.8	3.04	1.7896	84
25	25	7/2.13	6.39	68.4	4.5	1.1453	110
40	40	7/2.70	8.1	109.4	6.8	0.7158	147
63	63	7/3.39	10.17	172.3	10.39	0.4545	195
100	100	19/2.59	12.95	274.8	17	0.2877	259
125	125	19/2.89	14.45	343.6	21.25	0.2302	297
160	160	19/3.27	16.35	439.8	26.4	0.1798	345
200	200	19/3.66	18.3	549.7	32	0.1439	396
250	250	19/4.09	20.45	687.1	40	0.1151	454
315	315	37/3.29	23.03	867.9	51.97	0.0916	522
400	400	37/3.71	25.97	1102	64	0.0721	603
450	450	37/3.94	27.58	1239.8	72	0.0641	647
500	500	37/4.15	29.05	1377.6	80	0.0577	688
560	560	37/4.39	30.73	1542.9	89.6	0.0515	736
630	630	61/3.63	32.67	1738.3	100.8	0.0458	789
710	710	61/3.85	34.65	1959.1	113.6	0.0407	845
800	800	61/4.09	36.81	2207.4	128	0.0361	905
900	900	61/4.33	38.97	2483.3	144	0.0321	967
1000	1000	61/4.57	41.13	2759.2	160	0.0289	1026
1120*	1120	91/3.96	43.56	3093.5	179.2	0.0258	1091
1250*	1250	91/4.18	45.98	3452.6	200	0.0231	1157
1400*	1400	91/4.43	48.73	3866.9	224	0.0207	1226
1500*	1500	91/4.58	50.38	4143.1	240	0.0193	1270

Fabricante De Confianza

Basándonos en productos de alta calidad, buena reputación y excelente servicio, deseamos sinceramente tener una cooperación mutuamente beneficiosa y crear un futuro espléndido con los comerciantes nacionales y extranjeros, mientras nos desarrollamos y creamos un futuro espléndido juntos.

Nuestros Clientes

Somos fabricantes profesionales de cables. Gracias a la excelente calidad de nuestros cables y a la continua innovación de nuestros productos, los exportamos a más de 130 países de todo el mundo y hemos recibido numerosos elogios de nuestros clientes.

Nuestro Taller

HuaDong Cable Group se estableció en 1999 y cubre un área de 66.000 metros cuadrados, situada en la Zona Industrial Xiuwu de la ciudad de Jiaozuo, China. Contamos con 20 líneas de producción avanzadas y 25 máquinas de ensayo, con una capacidad de producción anual de más de 15 millones de kilómetros.

Por que elegir Huadong cable?

Nuestra visión es convertirnos en una marca de renombre internacional en el campo de los cables; La satisfacción del cliente, la promoción de los empleados y el desarrollo corporativo son nuestros principios de servicio; Los altos estándares, la globalización y la construcción de una marca internacional son nuestra filosofía empresarial.

Sobre HuaDong

Henan Huadong Cable S.A. fue fundada en 1999, que es una empresa nacional de alta tecnología que integra la investigación científica, la industria y el comercio. Huadong Cable está profundamente integrada en la construcción de "la Franja y la Ruta" y exporta a más de 130 países de todo el mundo, incluidos Europa, América del Sur, América del Norte, Medio Oriente, África, Asia y Oceanía.

Tecnología HuaDong

Huadong Cable se centra en la investigación y el desarrollo de tecnología, que cuenta con 60 profesionales con títulos profesionales superiores y tiene más de 100 patentes de invención y modelos de utilidad. Huadong cuenta con un equipo de ingenieros técnicos experimentados para garantizar la calidad de los cables.

Productos principales

Nuestros productos principales: cables marinos, cables de poder, cables aéreos, cables ignífugos, cables de humo bajo sin halógenos, cables de caucho, cables resistentes a altas temperaturas, cables de instrumentos y controles, cables solares y otros productos.
