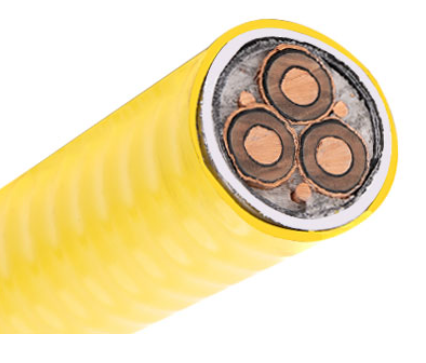

MC-HL Cable blindado 3 conductores EPR PVC MC-HL / MV- 105 （5KV-46kv） 5kv133% 8KV- 100%

SOLICITUD：

Para el trabajo expuesto y oculto en ubicaciones húmedas o secas, directamente enterrados o incrustados en concreto. Para su uso en alimentadores y circuitos de ramas en sistemas de distribución de energía industrial según los artículos NEC 328 y 330.

Características:

La armadura proporciona una barrera impermeable a la humedad, el gas y los líquidos. El escudo de la cadena, el aislamiento EPR y el escudo de aislamiento se extruyen en una operación. El sistema de aislamiento EPR tiene una excelente resistencia de corona y alta resistencia dieléctrica, y proporciona estabilidad eléctrica bajo estrés. Cumple con la prueba de impacto en frío a -40℃.

Cumplimiento

Industria: UL Tipo MV-105. UL Tipo MC-HL, XHHW-2, CT Use, Sun Res, Dir BUR -40℃, FT4. UL Listado Marine Shipboard, American Bureau of Shipping (ABS) listada para CWCMC. Adherencia al diseño: ICEA S-93-639 / WC74, cable de alimentación protegido de 5-46 kV. Especificación AEIC CS8 para cable de alimentación blindado, 5-46 kV. UL 1072 cables de potencia de voltaje medio. UL 1569 cables revestidos de metal. UL 2225 cables y accesorios de cables para su uso en ubicaciones peligrosas. UL 1309 Cable a bordo marino. CSA C68.3.

Pruebas de llama: ICEA T-29-520 (210,000 BTU / HR). IEEE 383 (70,000 BTU / HR). CSA FT4. IEEE 1202 (70,000 BTU / HR). UL 1072. IEC 60332-3 Categoría A.

CONSTRUCCIÓN

• Escudo de hilo ex truido (ESS): Capa de control de estrés semi-conductor termoset extruido sobre el conductor por ICEA S-93-639 y UL 1072.
• Aislamiento: Aislamiento de goma de etileno propileno (EPR) de 115 mil por ICEA S-93-639 y UL 1072.
• Escudo de aislami ento extruido (EIS):Termoset Semi-conductora de la capa polimerica, eliminación libre del aislamiento por ICEA S-93-639 y UL 1072.
• Blindaje: 5 mil recoció cinta de cobre desnuda con 25% de superposición.
• Conductor (s) de conexión a tierra: Tres conductores de cobre desnudo de clase B con varadas divididas Bloqueadas dimensionadas de acuerdo con UL 1072 y NEC Artículo 250.
• Armadura: Envoltura de aleación de aluminio impermeable, continuamente soldada y corrugada por UL 1072 y 1569. Cumple con los requisitos de conexión a tierra del Artículo 250 de NEC.
• Chaqueta: Retardante de llama, cloruro de polivinilo resistente a la humedad y la luz del sol (PVC), amarillo. El rendimiento de baja temperatura cumple con la temperatura de fragilidad
• ASTM D746 a -40°C o inferior a -40ºC.
