N2XSY/NA2XSY Cables cubierta PVC para Media Tensión,18/30kV, 8.7/15kV, 6/10kV
Aplicacion: Distribucion de energia en media tension. Como alimentadores de transformadores en sub-estaciones. En centrales electricas, instalaciones industriales y de maniobra, en urbanizaciones e instalaciones mineras, en lugares secos o humedos.
- Expertos
- Garantía de calidad
- Entrega rápida
- Bonificaciones por compras

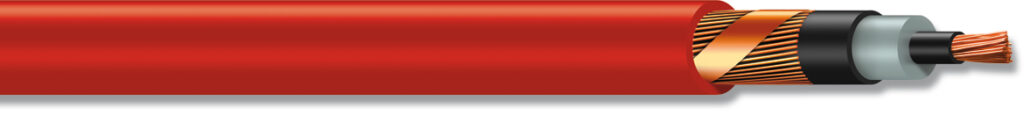

Construccion de N2XSY/NA2XSY Cables
- 1. Conductor: Cobre blando compactado, clase 2.
- 2. Semi- conductor interno: Compuesto extruido.
- 3. Aislamiento: Polietileno reticulado XLPE-TR (Tree retardant).
- 4. Semi-conductor externo: Compuesto extruido pelable. Estos tres ultimos componentes extruidos en CV (vulcanizacion continua) de triple extrusion en el proceso de curado en seco.
- 5. Pantalla: Alambres de cobre.
- 6. Cinta: Poliester.
- 7. Cubierta externa: Compuesto de PVC.
- Color:
- Aislamiento: Natural.
- Cubierta externa: Rojo.
- Seccion： Desde 25 mm2 hasta 630 mm2.
- Embalaje: En carretes de madera no retornables.
Principales caracteristicas
Resistencia a la abrasion, humedad y a los rayos solares. Adecuada resistencia a las grasas y aceites. No propaga la llama.
Aplicacion:
Distribucion de energia en media tension. Como alimentadores de transformadores en sub-estaciones. En centrales electricas, instalaciones industriales y de maniobra, en urbanizaciones e instalaciones mineras, en lugares secos o humedos.
Ormas internacionales aplicables
- IEC 60228:Conductores para cables aislados.
- IEC 60502-2:Cables de energia con aislamiento extruido y sus aplicaciones para tensiones nominales desde 6 kV hasta 30 kV.
- IEC 60332-1-2:Ensayo de propagacion de llama vertical para un alambre o cable simple – Procedimiento para llama premezclada de 1kW.
- UL 2556:Metodos de ensayo para alambre y cable. Seccion 9.3: Ensayo de propagacion de llama – FT-1 (muestra vertical).
- IEC 60811-401:Metodos de envejecimiento termico. Envejecimiento en horno de aire.
- IEC 60811-402:Ensayo de absorcion de agua.
- IEC 60811-409:Ensayo de perdida de masa de aislamientos y cubiertas termoplasticas.
- IEC 60811-501:Ensayos para la determinacion de las propiedades mecanicas.
- IEC 60811-502:Ensayo de contraccion para aislamientos.
- IEC 60811-504:Ensayo de doblado a baja temperatura para aislamientos y cubiertas.
- IEC 60811-505:Elongacion a baja temperatura para aislamientos y cubiertas.
- IEC 60811-506:Ensayo de impacto a baja temperatura para aislamientos y cubiertas.
- IEC 60811-507:Ensayo de alargamiento en caliente para materiales reticulables.
- IEC 60811-508:Ensayo de presion a alta temperatura para aislamientos y cubiertas.
- IEC 60811-509:Ensayo de resistencia al agrietamiento para aislamientos y cubiertas.
Características del cable
Resistente al fuego
Temp. máx. del conductor en servicio 90℃
Mín. temp. ambiente de funcionamiento -40 ℃
Bloquear el Agua
Resistencia UV
Resistencia a la tracción y a la abrasión
Especificación
Parámetros del N2XSY 6/10kV
| Numero de nucleos | Cobre | En general | Diámetro total máx. valor | Peso | Capacidad de carga actual del terreno | Capacidad de carga actual aire |
| figure | diameter | appr. | ||||
| mm² | kg/km | appr. mm | appr. mm | kg / km | A* | A* |
| 6 / 10 kV | ||||||
| 1 x 35 RM/16 | 540 | 23 | 28 | 900*1000 | 187 | 197 |
| 1 x 50 RM/16 | 690 | 24 | 29 | 1.05*1000 | 220 | 236 |
| 1 x 70 RM/16 | 890 | 26 | 31 | 1.3*1000 | 268 | 294 |
| 1 x 95 RM/16 | 1.14 | 27 | 32 | 1.6*1000 | 320 | 358 |
| 1 x 120 RM/16 | 1.39 | 29 | 34 | 1.85*1000 | 363 | 413 |
| 1 x 150 RM/25 | 1.795 | 30 | 35 | 2.2*1000 | 405 | 468 |
| 1 x 185 RM/25 | 2.145 | 32 | 37 | 2.6*1000 | 456 | 535 |
| 1 x 240 RM/25 | 2.695 | 34 | 39 | 3.15*1000 | 526 | 631 |
| 1 x 300 RM/25 | 3.295 | 36 | 40 | 3.75*1000 | 591 | 722 |
| 1 x 400 RM/35 | 4.41 | 40 | 45 | 4.65*1000 | 662 | 827 |
| 1 x 500 RM/35 | 5.41 | 43 | 47 | 5.75*1000 | 739 | 921 |
| 1 x 35 RM/16 | 540 | 27 | 32 | 1.1*1000 | 189 | 200 |
Parámetros del N2XSY 12/20kV
| Numero de nucleos | Cobre | En general | Diámetro total máx. valor | Peso | Capacidad de carga actual del terreno | Capacidad de carga actual aire |
| figure | diameter | appr. | ||||
| mm² | kg/km | appr. mm | appr. mm | kg / km | A* | A* |
| 12/ 20 kV | ||||||
| 1 x 50 RM/16 | 690 | 28 | 33 | 1.25*1000 | 222 | 239 |
| 1 x 70 RM/16 | 890 | 30 | 35 | 1.45*1000 | 271 | 297 |
| 1 x 95 RM/16 | 1.14 | 31 | 36 | 1.75*1000 | 323 | 361 |
| 1 x 120 RM/16 | 1.39 | 33 | 38 | 2.05*1000 | 367 | 416 |
| 1 x 150 RM/25 | 1.795 | 34 | 39 | 2.4*1000 | 409 | 470 |
| 1 x 185 RM/25 | 2.145 | 36 | 41 | 2.8*1000 | 461 | 538 |
| 1 x 240 RM/25 | 2.695 | 39 | 44 | 3.4*1000 | 532 | 634 |
| 1 x 300 RM/25 | 3.295 | 41 | 46 | 4*1000 | 599 | 724 |
| 1 x 400 RM/35 | 4.41 | 44 | 49 | 4.95*1000 | 671 | 829 |
| 1 x 500 RM/35 | 5.41 | 47 | 52 | 6.05*1000 | 754 | 953 |
Parámetros del N2XSY 18/30kV
| Numero de nucleos | Cobre | En general | Diámetro total máx. valor | Peso | Capacidad de carga actual del terreno | Capacidad de carga actual aire |
| figure | diameter | appr. | ||||
| mm² | kg/km | appr. mm | appr. mm | kg / km | A* | A* |
| 18 / 30 kV | ||||||
| 1 x 50 RM/16 | 690 | 33 | 38 | 1.45*1000 | 225 | 241 |
| 1 x 70 RM/16 | 890 | 35 | 40 | 1.7*1000 | 274 | 299 |
| 1 x 95 RM/16 | 1.14 | 36 | 41 | 2.05*1000 | 327 | 363 |
| 1 x 120 RM/16 | 1.39 | 38 | 43 | 2.3*1000 | 371 | 418 |
| 1 x 150 RM/25 | 1.795 | 39 | 44 | 2.7*1000 | 414 | 472 |
| 1 x 185 RM/25 | 2.145 | 41 | 46 | 3.1*1000 | 466 | 539 |
| 1 x 240 RM/25 | 2.695 | 43 | 48 | 3.7*1000 | 539 | 635 |
| 1 x 300 RM/25 | 3.295 | 46 | 51 | 4.35*1000 | 606 | 725 |
| 1 x 400 RM/35 | 4.41 | 49 | 54 | 5.3*1000 | 680 | 831 |
| 1 x 500 RM/35 | 5.41 | 52 | 57 | 6.45*1000 | 765 | 953 |
