12/24kVMedia Tensión Cable de RHZ1 (AS) Cu o AL OL/2OL, con aislamiento de XLPE, libre de halógenos

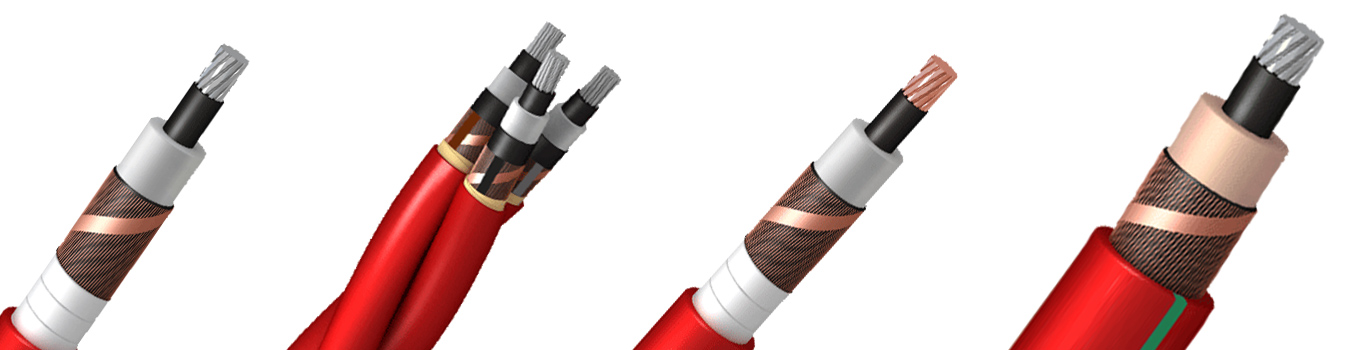

Diseño del cable RHZ1 (AS) AL OL 2OL

• MEDIA TENSIÓN: 6/10 kV, 8,7/15 kV, 12/20 kV y 18/30 kV.
• Conductor: Conductor de aluminio o Cobre, clase 2, según UNE-EN 60228 e IEC 60228. Opcionalmente, con obturación longitudinal (cables tipo -2OL).
• Pantalla semiconductora interna: Material semiconductor
• Pantalla semiconductora interna: Material semiconductor termoestable aplicado sobre el conductor.
• Aislamiento: Polietileno reticulado tipo XLPE según IEC 60502-2, y tipo DIX3, en catenaria de atmósfera seca, mediante proceso de triple extrusión.
• Pantalla semiconductora externa: Material semiconductor aplicado sobre el aislamiento. Pelable.
• Pantalla metálica: Corona de alambres de cobre y contraespira de cobre, con una sección mínima de 16 mm2.
• Obturación longitudinal: Cinta higroscópica recubriendo totalmente la pantalla (cables tipo –OL y -2OL).
• Capa adicional: Capa adicional de poliolefina ignífuga, sin halógenos.
• Cubierta exterior: Poliolefina ignifugada tipo ST7 según IEC 60502-2 y tipo DMZ2 según HD 620-1 y libre de halógenos, de color rojo con dos franjas verdes.
• Otros colores bajo demanda.

Características térmicas

• Temp. máxima del conductor: 90ºC.
• Temp. máxima en cortocircuito: 250ºC (máximo 5 s).
• Temp. mínima de servicio: -15 °C

Características frente al fuego

• No propagación de la llama: según UNE-EN 60332-1 / IEC 60332-1.
• No propagación del incendio: según EN 50399.
• Libre de halógenos: según UNE-EN 60754-1 / IEC 60754-1.
• Baja emisión de humos según UNE-EN 61034: Transmitancia luminosa > 60%.
• Baja emisión de gases corrosivos según UNE-EN 60754-2 / IEC 60754-2
• Reacción al fuego CPR, Cca -s1b, d2, a1 según la norma EN 50575.

Características del cable

Humo bajo

Resistente al fuego

Libre de halógeno

Temp. máx. del conductor en servicio 90℃

Mín. temp. ambiente de funcionamiento -40 ℃

Antiparásitos electromagnéticos
