XLPE cable RVMV & VVMV / RVMV-K & VVMV-K cable/RVFV & VVFV / RVFV-K & VVFV-K cable

Tensión nominal:0,6/1 kV, Norma básica:UNE 21123-2, Designación genérica:
(RVMV-K)-Podemos personalizar productos con el mismo rendimiento según las necesidades estructurales para reducir los costos de selección del cliente.De manera similar, dependiendo del aislamiento, puede elegir cable RVFV y VVMV / RVFV-K y VVMV-K.

Expertos
Garantía de calidad
Entrega rápida
Bonificaciones por compras

Descripción
Parámetro
Certificados
Nuestra Aduana
Nuestro taller
Por qué elegirnos

Descripción
Parámetro
Certificados
Nuestra Aduana
Nuestro taller
Por qué elegirnos

DESCRIPCIÓN

(Dependiendo del aislamiento, puede elegir cable RVFV y VVMV / RVFV-K y VVMV-K)

(Dependiendo del SWA y AWA blindados, se pueden seleccionar cables RVMV-K y RVMAV-K.)

Diagrama de estructura RVMV-K

CONDUCTOR
Metal: Cobre electrolítico recocido (o aluminio, bajo demanda).
Flexibilidad: Flexible, clase 5, según UNE EN 60228.
Temperatura máxima en el conductor: 90 ºC en servicio permanente, 250 ºC en cortocircuito.
AISLAMIENTO
Material: Mezcla de polietileno reticulado (XLPE), tipo DIX3 según HD 603-1.
Colores: Amarillo/verde, azul, gris, marrón y negro; según UNE 21089-1.
CUBIERTA INTERIOR
Mezcla de policloruro de vinilo (PVC), tipo DMV-18 según HD 603-1.
ARMADURA
– (M) Hilos de acero. – (MA) Hilos de aluminio.
CUBIERTA EXTERIOR
Material: Mezcla de policloruro de vinilo (PVC), tipo DMV-18 según HD 603-1, con resistencia a hidrocarburos
según UIC 895 OR, de color negro.

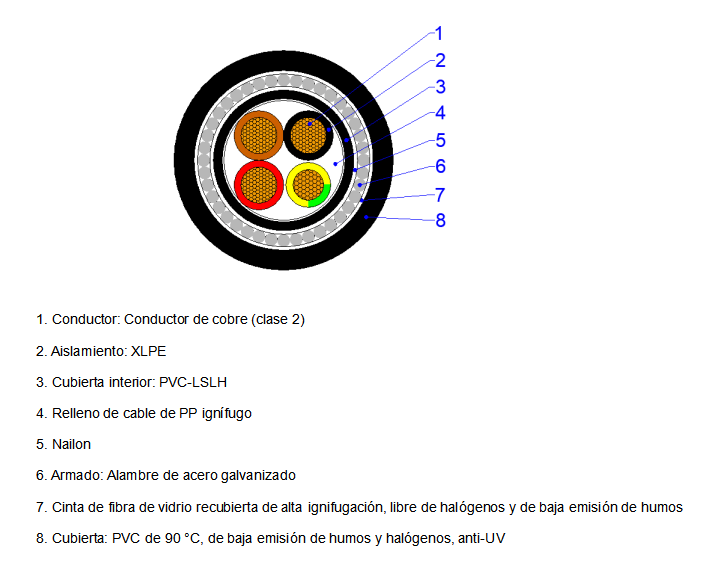

Diagrama de estructura sustitutiva (bajo costo, mismo rendimiento)

CARACTERÍSTICAS CABLE

– Norma constructiva: UNE 21123-2.
– Temperatura de servicio (instalación fija): -25 ºC +90 ºC. (Cable termoestable).
– Tensión nominal: 0,6/1 kV.
– Ensayo de tensión en c.a. durante 5 minutos: 3500 V.

Ensayos de fuego:

– No propagación de la llama: UNE EN 60332-1-2; IEC 60332-1-2; NFC 32070-C2.
– No propagación del incendio: UNE EN 50266-2-4; IEC 60332-3.
– Reducida emisión de halógenos: UNE-EN 50267-2-1; IEC 60754-1; Emisión CLH < 14%.

APLICACIONES

– Redes subterráneas de distribución (ITC-BT 07). Redes subterráneas de alumbrado exterior (ITC-BT 09).
– Instalaciones interiores o receptoras (ITC-BT 20); salvo obligación de Afumex (AS) (ver ITC-BT 28 y R.D. 2267/2004).
– Locales con riesgo de incendio o explosión (ITC-BT 29); salvo obligación de Afumex (AS) (ver ITC-BT 28 y R.D. 2267/2004).
Conformes a norma Repsol.
NOTA: Bajo demanda se puede fabricar en versión Afumex (AS).

CARACTERÍSTICAS TÉCNICAS

DIMENSIONES, PESOS Y RESISTENCIAS (aproximados)

Método de instalación

(1)Instalación en bandeja al aire (40ºC).
XLPE2 con instalacion tipo E columna 12 (2x, 3G monofásica).
XLPE3 con instalacion tipo E columna 10 (3x, 4G, 4x, 5G trifásica).
(2)Instalación enterrada, directamente o bajo tubo con resistividad térmica del terreno estándar de 2,5 Km/W.
XLPE3 con instalacion tipo Método D (Cu) 3x, 4G, 4x, 5G trifásica.
XLPE2 con instalacion tipo D (Cu) 2x, 3G monofásica.

En el caso de conductores con sección 3 x a/b, se trata de tres conductores de sección a (las fases) más el conductor de protección de sección b. (Los neutros han de ser igual a las fases salvo justificación por cálculo [ITC-BT 19 apartado 2.2.2. último párrafo]).

Especificación

DIMENSIONES, PESOS Y RESISTENCIAS (aproximados)

Sección nominal mm2	Espesor de aislamiento mm	Diámetro sobre aislamiento mm	Diámetro exterior mm	Peso total kg/km	Resistencia del conductor a 20 ºC /km
RVMV-K (RH)
2 x 1,5	0,7	2,9	8,3	326	13,3
2 x 2,5	0,7	3,4	13,3	339	7,98
2 x 4	0,7	3,8	14,8	396	4,95
2 x 6	0,7	4,3	15,7	474	3,08
3 x 1,5	0,7	2,9	13,4	313	13,3
3 x 2,5	0,7	3,4	14,4	373	7,98
3 x 4	0,7	3,8	15,3	442	4,95
3 x 6	0,7	4,3	16,3	541	3,08
4 x 1,5	0,7	2,9	14,1	351	13,3
4 x 2,5	0,7	3,4	15,2	421	7,98
4 x 4	0,7	3,8	16,3	509	4,95
4 x 6	0,7	4,3	17,5	638	3,08

DIMENSIONES, PESOS Y RESISTENCIAS (aproximados)

Sección nominal mm2	Espesor de aislamiento mm	Diámetro sobre aislamiento mm		Diámetro exterior mm		Peso total kg/km		Resistencia del conductor a 20 ºC /km		Intensidad admisible al aire (1) A (Cu	Intensidad admisible enterrado (2) A (Cu	Caída de tensión V/A km (Cu)
Sección nominal mm2	Espesor de aislamiento mm	CU	AL	CU	AL	CU	AL	CU	AL	CU	AL	cos = 1	cos = 0,8
2 x 1,5	0,7	2,8	-	12,1	-	292	-	12,1	-	24	No Permitido	30,98	24,92
2 x 2,5	0,7	3,2	-	13,3	-	338	-	7,41	-	33	No Permitido	18,66	15,07
2 x 4	0,7	3,6	-	14,3	-	395	-	461	-	45	No Permitido	11,68	9,46
2 x 6	0,7	4,3	-	15,2	-	473	-	3,08	-	57	53	7,90	6,42
2 x 10	0,7	5,2	-	17	-	641	-	1,83	-	76	70	4,67	3,84
2 x 16	0,7	6,4	-	19,8	-	874	-	1,15	-	105	91	2,94	2,45
2 x 25	0,9	7,7	-	25,9	-	1546	-	0,727	-	123	116	1,86	1,59
2 x 35	0,9	8,8	-	28,1	-	1895	-	0,524	-	154	140	1,35	1,16
2 x 50	1	10,3	-	30,7	-	2324	-	0,387	-	188	166	0,99	0,89
2 x 70	1,1	12	-	35,3	-	3220	-	0,268	-	244	204	0,69	0,64
2 x 95	1,1	13,8	-	39	-	4029	-	0,193	-	296	241	0,49	0,48
3 G 1,5	0,7	2,9	-	13,4	-	313	-	13,3	-	24	No Permitido	30,98	24,92
3 G 2,5	0,7	3,4	-	14,4	-	373	-	7,98	-	33	No Permitido	18,66	15,07
3 G 4	0,7	3,8	-	15,3	-	442	-	4,95	-	45	No Permitido	11,68	9,46
3 G 6	0,7	4,3	-	16,3	-	541	-	3,08	-	57	44	7,90	6,42
3 G 10	0,7	5,2	-	18,3	-	730	-	1,83	-	76	58	4,67	3,84
3 x 16	0,7	6,1	6,6	24	25	1290	825	1,15	1,91	105	75	2,94	2,45
3 x 25	0,9	7,7	8,4	25,8	27,8	1770	1510	0,727	1,2	110	96	1,62	1,38
3 x 35	0,9	8,8	8,9	28,2	28,9	2170	1640	0,524	0,868	137	117	1,17	1,01
3 x 50	1	10,3	10,1	31,6	31,7	2760	1930	0,387	0,641	167	138	0,86	0,77
3 x 70	1,1	12	11,9	36,3	36,6	3840	2650	0,268	0,443	214	170	0,6	0,56
3 x 95	1,1	13,8	13,8	40,9	41,5	4970	3335	0,193	0,32	259	202	0,43	0,42
3 x 120	1,2	15,4	15,3	44,6	44,9	5920	3845	0,153	0,253	301	230	0,34	0,35
3 x 150	1,4	17,2	17	50,3	50,4	7680	4985	0,124	0,206	343	260	0,28	0,3
3 x 185	1,6	19,3	19,4	55	55,7	9200	5965	0,0991	0,164	391	291	0,22	0,26
3 x 240	1,7	21,8	22,1	60,8	62	11320	7203	0,0754	0,125	468	336	0,17	0,21
3 x 300	1,8	24,3	24,3	67	67,5	13320	8475	0,0601	0,1	565	380	0,14	0,18
4 x 1,5	0,7	2,9	-	14,1	-	351	-	12,1	-	20	No Permitido	26,94	21,67
4 x 2,5	0,7	3,4	-	15,2	-	421	-	7,41	-	26,5	No Permitido	16,23	13,1
4 x 4	0,7	3,8	-	16,3	-	509	-	4,61	-	36	No Permitido	10,16	8,23
4 x 6	0,7	4,3	-	17,5	-	638	-	3,08	-	46	44	6,87	5,59
4 x 10	0,7	5,2	-	19,6	-	865	-	1,83	-	65	58	4,06	3,34
4 x 16	0,7	6,1	6,6	25,7	27	1510	935	1,15	1,91	87	75	2,56	2,13
4 x 25	0,9	7,7	8,4	27,8	30,1	2100	1075	0,727	1,2	110	96	1,62	1,38
4 x 35	0,9	8,8	8,9	31,2	31,6	2710	1895	0,524	0,868	137	117	1,17	1,01
4 x 50	1	10,3	10,1	35,2	34,6	3450	2255	0,387	0,641	167	138	0,86	0,77
4 x 70	1,1	12	11,9	40,6	43	4840	3150	0,268	0,443	214	170	0,6	0,56
4 x 95	1,1	13,8	13,8	-	45,3	-	3910	0,193	0,32	259	202	0,43	0,42

DIMENSIONES, PESOS Y RESISTENCIAS (aproximados) - continuación

Sección nominal mm2	Espesor de aislamiento mm	Diámetro exterior mm	Peso total kg/km	Resistencia del conductor a 20 ºC /km	Intensidad admisible enterrado (1) A (Cu	Intensidad admisible enterrado (2) A (Cu	Caída de tensión V/A km (Cu)
Sección nominal mm2	Espesor de aislamiento mm	Diámetro exterior mm	Peso total kg/km	Resistencia del conductor a 20 ºC /km	Intensidad admisible enterrado (1) A (Cu	Intensidad admisible enterrado (2) A (Cu	cos = 1	cos = 0,8
RVMV-K – Conductor Cu
3 x 10/10	0,7/0,7	19,7	900	1,83/3,08	65	58	4,06	3,34
3 x 16/16	0,7/0,7	25,1	1426	1,15/1,83	87	75	2,56	2,13
3 x 25/16	0,9/0,7	28,8	1962	0,727/1,15	110	96	1,62	1,38
3 x 35/16	0,9/0,7	30,5	2376	0,525/1,15	137	117	1,17	1,01
3 x 50/25	1/0,9	34,3	3010	0,387/0,727	167	138	0,86	0,77
3 x 70/35	1,1/0,9	38,8	4390	0,268/0,525	214	170	0,6	0,56
3 x 95/50	1,1/1	43,1	5600	0,193/0,387	259	202	0,43	0,42
3 x 120/70	1,2/1,1	47,2	6795	0,153/0,268	301	230	0,34	0,35
3 x 150/70	1,4/1,1	52,5	8515	0,124/0,268	343	260	0,28	0,3
3 x 185/95	1,6/1,1	57,7	10370	0,0991/0,193	391	291	0,22	0,26
3 x 240/120	1,7/1,2	64,1	12820	0,0754/0,153	468	336	0,17	0,21
RVMV-K – Conductor AL
3 x 25/16	0,9/0,7	29	1630	1,20/1,91	110	96	2,66	2,21
3 x 35/16	0,9/0,7	30	1775	0,868/1,91	137	117	1,93	1,62
3 x 50/25	1/0,9	33,4	2135	0,641/1,2	167	138	1,42	1,22
3 x 70/35	1,1/0,9	38,6	2935	0,443/0,868	214	170	0,98	0,87
3 x 95/50	1,1/1	43	3575	0,320/0,641	259	202	0,71	0,65
3 x 120/70	1,2/1,1	47	4220	0,253/0,443	301	230	0,56	0,53
3 x 150/70	1,4/1,1	52	5310	0,206/0,443	343	260	0,46	0,44
3 x 185/95	1,6/1,1	57,9	6415	0,164/0,320	391	291	0,37	0,37
3 x 240/120	1,7/1,2	64,6	7820	0,125/0,253	468	336	0,28	0,3
3 x 300/150	1,8/1,4	69,9	9090	0,100/0,206	565	380	0,22	0,25

DIMENSIONES, PESOS Y RESISTENCIAS (aproximados) - continuación

Sección nominal mm2	Espesor de aislamiento mm	Diámetro sobre aislamiento mm		Diámetro exterior mm		Peso total kg/km		Resistencia del conductor a 20 ºC /km		Intensidad admisible al aire (1) A (Cu	Intensidad admisible enterrado (2) A (Cu	Caída de tensión V/A km (Cu)
Sección nominal mm2	Espesor de aislamiento mm	CU	AL	CU	AL	CU	AL	CU	AL	CU	AL	cos = 1	cos = 0,8
4 x 6	0.7	4,3	-	17,5	-	638	-	3,08	-	46	44	6,87	5,59
4 x 10	0.7	5,2	-	19,6	-	865	-	1,83	-	65	58	4,06	3,34
4 x 16	0.7	6,1	6,6	25,7	27	1510	935	1,15	1,91	87	75	2,56	2,13
4 x 25	0.9	7,7	8,4	27,8	30,1	2100	1075	0,727	1,2	110	96	1,62	1,38
4 x 35	0.9	8,8	8,9	31,2	31,6	2710	1895	0,524	0,868	137	117	1,17	1,01
4 x 50	1	10,3	10,1	35,2	34,6	3450	2255	0,387	0,641	167	138	0,86	0,77
4 x 70	1.1	12	11,9	40,6	43	4840	3150	0,268	0,443	214	170	0,6	0,56
4 x 95	1.1	13,8	13,8	-	45,3	-	3910	0,193	0,32	259	202	0,43	0,42
